Scherpe hoeken van snijpaden afronden

Soms kan het wenselijk zijn om scherpe hoeken van snij- of freeslijnen af te ronden. In dit artikel leer je hoe je dit op een efficiënte wijze in illustrator kunt aanpassen.

Waarom scherpe hoeken afronden?

Wanneer wij materiaal snijden waarin vezels verwerkt zitten, gebeurt het soms dat er precies in een scherpe hoek nog een haarfijn lijntje vast zit. Dit heeft te maken met dat een plottermes met een scherpe hoek opnieuw in het materiaal wordt geplaatst, dit valt te voorkomen door een subtiele afronding in je ontwerp aan te brengen. Het verschil is visueel gezien minimaal, en heeft soms grote positieve effecten omdat het plottermes nu in één vloeiende lijn blijft doorsnijden.

Een andere reden kan zijn bij het frezen van plaatmateriaal er onveilige scherpe tanden ontstaan die veiliger worden als het scherpste puntje wordt afgerond. Dus naar de tekentafel!

Illustrator (alle hoeken van het object afronden)

  1. Selecteer het object met de witte muiscursor

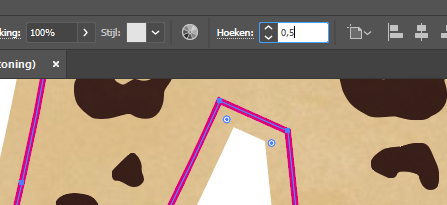

  2. Vul een radius in van bijvoorbeeld 0,5 mm in de werkbalk bovenin genaamd “Hoeken” (Corners):
  3. De hoeken zijn nu afgerond

Illlustrator (alleen specifieke hoeken afronden)

  1. Selecteer het object met de witte muiscursor

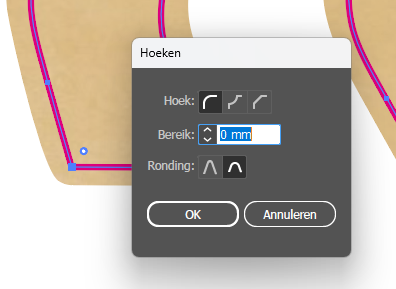

  2. Dubbelklik op het witte cirkeltje vlakbij de hoek die je wilt afronden, een popup menu verschijnt.
  3. Druk op Ok en de afronding is toegepast
